ROLAND V-1SDI видеомикшер

Видеомикшер ROLAND V-1SDI

Профессиональный 3G-SDI видеомикшер, который вы можете взять с собой куда угодно.

Обновленная Ver.1.5 поддерживает захват статичной картинки и отправку ее V-1SDI RCS на PC/Mac, PinP размер 1/3 в дополнение к 1/2 и 1/4.


Roland V-1SDI является гибким и универсальным видеомикшером, который позволяет легко подключать и переключать профессиональные камеры 3G SDI и различные сигналы получаемые от источников HDMI, включая камеры, смартфоны, компьютеры, планшеты, Blu-Ray плееры.

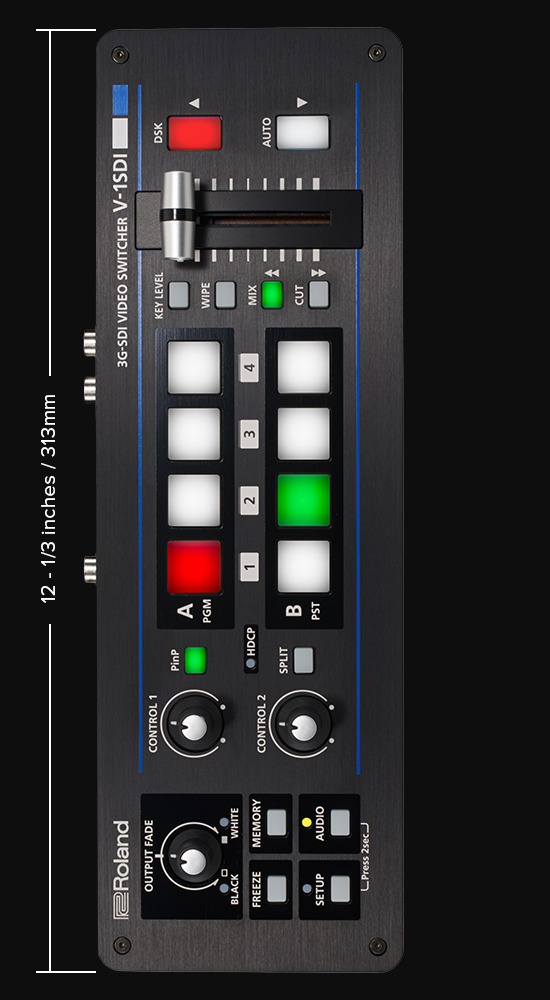

Компактный и портативный, V-1SDI обеспечивает профессиональные результаты коммутации с его простым интерфейсом в комплекте с T-Fader и easy-to-see кнопкой с подсветкой.

С поддержкой 3G-SDI, видеомикшер V-1SDI поддерживает разрешение 1080p и позволяет использовать более длинный кабель SDI, давая возможность применять этот компактный видео микшер в больших помещениях с профессиональным уровнем.


Особенности видеомикшера ROLAND V-1SDI

• Поддержка SDI и HDMI камер, смартфонов, планшетов, персональных компьютеров и т. д.
• Простота в эксплуатации с аппаратным управлением
• Компактный размер
• Поддержка до Full HD 1080p
• 3 - 3G-SDI и 2 х HDMI - 1 вход (*1)
• 2 - 3G-SDI и 1 х HDMI - 1 выход (*1)
• 4-ый вход - скайлер, который теперь поддерживает более широкий спектр видео разрешение VESA (*1)(*2)
• Квадро вход мульти просмотра с маркировкой исходника и замером аудио
• Эффекты композитинга, включая DSK (Downstream Keyer), picture-in-picture и т.д.
• Захват неподвижного изображения с видеовхода на канал 4 (*3)[Ver.1.5]
• Содержит полный 14-канальный аудио микшер
• Программное управление с помощью RCS приложение для Mac и ПК и дистанционное управление через подключение RS-232
• Отправка неподвижного изображения в V-1SDI с помощь V-1SDI RCS [Ver.1.5](*3)

* 1 Совместимость с HDCP
* 2 Встроенный EDID эмулятор
* 3 Данные неподвижного изображения, удаляются при выключении питания.



ВХОДЫ И ВЫХОДЫ

ВХОДЫ

Roland V-1SDI имеет два выделенных 3G SDI входа, третий вход поддерживает 3G-SDI или HDMI и четвертый вход HDMI, которые также включают масштабирование. Это делает V-1SDI идеальным в разнообразных конфигурациях для одновременного применения камер, многих других источников видеосигнала и компьютерного источника сигнала. Входы с 1 по 3 из V-1SDI поддерживают разрешение 1080p/1080i/720p на 4 входе с масштабированием входного сигнала идет поддержка более широкого диапазона видео и VESA разрешение.

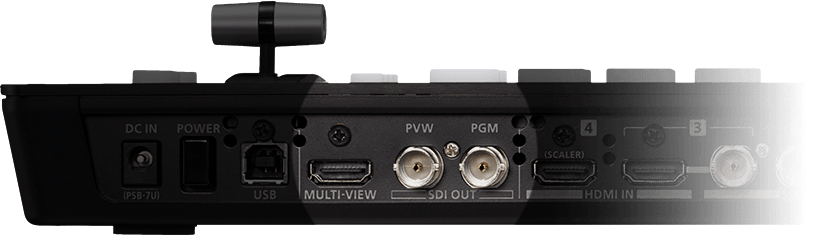

ВЫХОДЫ

V-1SDI имеет два выхода 3G SDI и один выход HDMI.
SDI PVW и MULTI-VIEW выходы назначаются из программы, Multi-view Preview или Full Frame Preview для гибкости в различных применениях, где выход устройства отображения поддерживает SDI или HDMI входы.


ПРИМЕРЫ СОЕДИНЕНИЯ

WEBCASTING / VIDEOGRAPHY

INSTALLATION

LIVE EVENTS

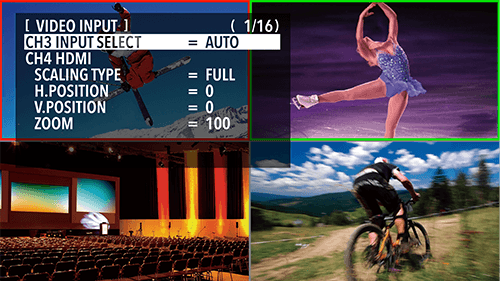

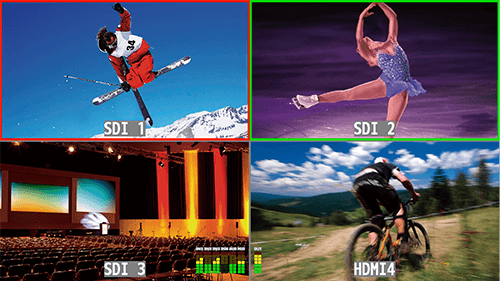

Quad Input Multi-viewer

Четыре области мульти-экрана предварительного просмотра показывают все четырех источника на одном дисплее для уверенного мониторинга.
Красная рамка указывает на то видео, которое выдается в настоящее время и зеленая - на видео, которое будет выдаваться следующим. Он также включает в себя аудио измерения для всех источников входного сигнала, на выходе.


Эффекты композитинга

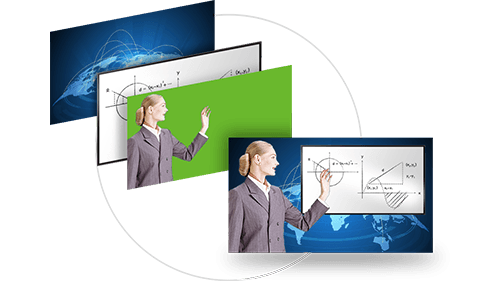

Example 1: PinP + DSK(Chroma Keying)

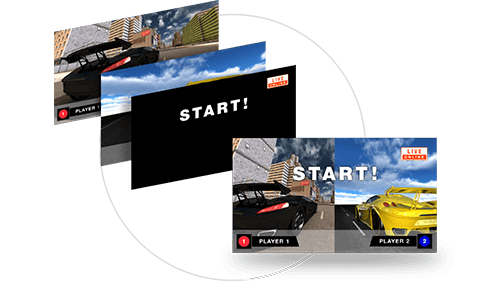

Example 2: Split + DSK(Luminance Keying)

V-1SDI включает DSK (Downstream Keying), Picture-in-Picture (PinP), Split и Quad эффекты композитинга идеально подходящие для создания новостных стилей и наполнения корпоративных презентаций.

Функция DSK идеально подходит для наложение титров, тексты или логотипы на входящие источников видеосигнала, который может быть включен в фоновом режиме, в то время как текст или изображения остаются на экране.
DSK поддерживает обе функции Luminance Keying (Black / White) и Chroma Keying (Blue / Green).


Аудиомикширование

В комплект входит 14-канальный цифровой аудиомикшер.

V-1SDI может смешивать 5 стерео аудио входов из портов SDI или HDMI, линейных стерео входов и микрофоных входов.
Каждый аудиовход оснащен функцией ЗАДЕРЖКИ,(*) для синхронизации видео и аудио, а также эквалайзером для настройки качества звука. Аудио выход оснащен функцией MASTERING, чтобы улучшить звучание аудио сопровождение.
Функция Аудио обеспечивает трансляцию аудио вместе с видео.


ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

Дистанционное управление Roland V-1SDI возможно с помощью соответствующего программного обеспечения для Mac или ПК, подключенных через кабель USB.
Приложение предлагает подробную информацию о подключенном V-1SDI и может быть использовано для переключения видео, аудио или измения параметров.
V-1SDI RCS Ver.1.5 поддерживает отправку неподвижного изображения в V-1SDI.
STILL IMAGE EDITOR позволяет одновременно редактировать картинку и текст, что делает его супер легким при создании графики и титров.
Для интеграции в систему А/V, V-1SDI оснащен последовательным соединением для управления с помощью промышленного стандарта RS-232 управления.


Спецификация видеомикшера ROLAND V-1SDI

ВИДЕО

Обработка видео 4:2:2 (Y/Pb/Pr), 8-bit

Входные разъемы:
SDI INPUT 1--3: BNC x 3
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M
HDMI INPUT 3--4: Type A (19 pins) x 2
* HDCP Supported
* INPUT 3: SDI or HDMI selected.

Выходные разъемы
SDI OUT PGM: BNC x 1
SDI OUT PVW: BNC x 1
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M
HDMI OUT MULTI-VIEW: Type A (19 pins) x 1
* HDCP Supported

Входные форматы
SDI INPUT 1-3 Conforms to SMPTE 296M, SMPTE 274M
HDMI INPUT 3
720/59.94p, 720/50p SMPTE 296M(FORMAT switch = 720p)
1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p SMPTE 274M(FORMAT switch = 1080i or 1080p)
* The input interlaced video signal is converted to progressive video signal by internal processing.
* The video signal frame rate can be selected at the SETUP menu (59.94 or 50).

HDMI INPUT 4
480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p

VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)

WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz)

FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)

UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
* The refresh rate is the maximum value of each resolution.
* Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking.
* The input interlaced video signal is converted to progressive video signal by internal processing.
* The video signal frame rate can be selected at the SETUP menu (59.94 or 50).

Выходные форматы
SDI OUT(PGM/PVW) Conforms to SMPTE 296M, 274M
HDMI OUT MULTI-VIEW
720/59.94p, 720/50p SMPTE 296M(FORMAT switch = 720p)
1080/59.94i, 1080/50i SMPTE 274M(FORMAT switch = 1080i)
1080/59.94p, 1080/50p SMPTE 274M(FORMAT switch = 1080p)
* The video signal frame rate can be selected at the SETUP menu (59.94 or 50).

Видео эффекты
Transition: CUT, MIX (DISSOLVE/FAM/NAM/MOSAIC), WIPE (30 types)
Composition: PinP, SPLIT, QUAD, DSK (Luminance Key, Chroma Key)

АУДИО
Аудио обработка
Sampling rate: 24 bits/48 kHz

Аудио форматы
SDI: Linear PCM, 24 bits/48 kHz, 2ch Conforms to SMPTE 299M
HDMI: Linear PCM, 24 bits/48 kHz, 2ch

Входные разъемы
Digital: SDI INPUT 1--3 (BNC) x 3 SMPTE 299M
HDMI INPUT 3--4 (HDMI Type A 19 pins) x 2

Analog: AUDIO IN (RCA phono type)
MIC (Stereo mini type, plug-in power supported)

Выходные разъемы
Digital: SDI OUT PGM: BNC x 1 SMPTE 299M
SDI OUT PVW: BNC x 1 SMPTE 299M
HDMI OUT MULTI-VIEW: Type A (19 pins) x 1

Analog: AUDIO OUT (RCA phono type)
PHONES (Stereo mini type)

Input Level
AUDIO IN: -10 dBu (Maximum: +8 dBu)
MIC: -41-- -13 dBu (Maximum: -1 dBu)

Input Impedance
AUDIO IN: 15 k ohms
MIC: 10 k ohms

Output Level
AUDIO OUT: -10 dBu (Maximum: +8 dBu)
PHONES: 92 mW + 92 mW (32 ohms)

Output Impedance
AUDIO OUT: 1 k ohm
PHONES: 10 ohms

Audio Effects
EQ, Delay, Compressor, HPF, Gate, Reverb, Mastering effect

OTHERS

Other Connectors USB: B Type (for remote control from PC)
RS-232: DB-9 type

Other Functions
MEMORY (8 types)
FREEZE (input video captured)
OUTPUT FADE (Audio, Video: WHITE or BLACK)

Power Supply AC Adaptor

Current Draw 2.1 A

Power Consumption 25 W

Operation Temperature +0 to +40 degrees Celsius
+32 to +104 degrees Fahrenheit

Dimensions 313 (W) x 108 (D) x 59 (H) mm
12-1/3 (W) x 4-1/4 (D) x 2-1/3 (H) inches

Weight (excluding AC adaptor) 1.2 kg
2 lbs 10-2/5 oz

Accessories
Owner\'s manual
AC adaptor
Power cord
Cord hook
